Alvium USB 相机辅助车道保持

07/02/2025

高级驾驶辅助测试系统

车道保持辅助系统的开发、测试和验证是开发高级驾驶辅助系统时最复杂的挑战之一。DEWETRON是一家主营高度直观的端到端测试测量系统制造商，负责为一家汽车制造公司开发一套测试系统，以获取宝贵的数据用于开发和编程车道保持辅助系统。

面临的挑战

时间同步数据采集
该项目最重要的挑战在于如何实现时间同步采集所有数据流和信号——包括来自于IMU、转向机器人或其他设备的模拟信号、视频图像或数字信号。
诸如VUT（被测车辆）绝对位置（通过惯性测量单元获取（IMU））、车辆总线数据以及VUT与车道分割线/相邻车辆的距离等众多参数都需要高度准确地测定并在线更新。此外，为检验数据合理性，后期处理必须要从几个视图获取时间同步视频数据。

解决方案

精准触发
为确保时间同步视频信号，公司选用了Alvium 1800 U-240c 相机采集图像。这款相机的优点在于可通过LVTTL信号触发逐帧拍摄。LVTTL信号由DEWETRON数据采集系统生成，可确保视频图片与其他数据流的时间轴正确对齐。
这款相机被用于三辆被测汽车的LKA测试，每辆车均配备了一套DEWETRON数据采集系统。这3套系统通过WiFi与一个移动分布式数据采集系统联机。此外，每辆车外部安装了4台相机，拍摄每个车轮到测试车道分割线/邻车道车辆的间距。

Alvium相机集小巧的尺寸和坚固的设计于一身，是ADAS测试的理想之选

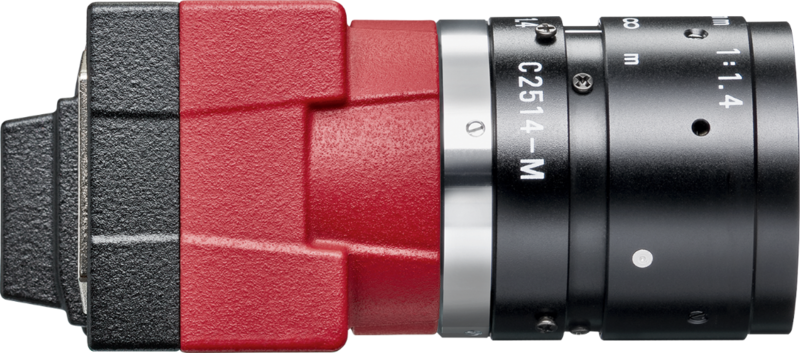

所选相机：Alvium 1800 U-240

高性价比工业级 USB 相机
Alvium 1800 U-240搭载索尼IMX392传感器，可在2.4 MP分辨率下以126.0 fps的帧率拍摄。这款相机配备工业级减震Micro-B USB 3.1 Gen 1接口（带螺旋锁），可为应用设计提供更高的可靠性。Alvium 1800 U-240还提供了多种外壳版本（封闭式、开放式、裸板）及多种镜头接口供选。USB接口可置于相机背面或左侧（背向传感器视角），从而轻松集成到任何图像采集解决方案中。

产品特性一览

·时间同步数据采集
·确保视频数据的合理性
·相机与数据采集系统联机和设置快速简便
·为其他数据源腾出更多带宽
