在机器视觉的领域中，如何在有限的空间中构足快速扫描，并聚焦位于不同工作距离物体的系统一直一种挑战。传统的定焦光学镜头固定的景深 (DOF)通常不足以满足多变的工作距离。当前包括笨种且通常不可靠的机械式聚焦系统，或昂贵且复杂的多摄像头系统为最主要的解决方案。

Optotune可调焦液态镜头可克服传统定焦镜头的景深和工作距离的限制，同时具备丰富的功能和小巧的外形，且高达数十亿次快速调焦完全也不用担心传统机械磨损。

透过常见的转接环Optotune可调焦液态镜头可轻易地集成至现有的设计中，由于不在需要架构对焦所需的平移机械机构，使设备更小巧、紧凑，并有效地减少整体系统的成本。

Optotune可调焦液态镜头优势
·迅速的响应时间 (2.5–15 ms)
·大范围可调控的工作距离
·简便的安装和远程聚焦控制操作
·可靠性高 (超过10亿次快速调焦，无需移动镜头)

应用领域

·质量控制 (如：液体、电子产品、瓶子、液晶显示屏、印刷电路板和镜头模块等)

·包裹分拣 、托盘包装

·条形码读取

·机器人系统

·3D图像合成

适用产品

EL-16-40                                    EL-10-30                                       EL-3-10

前镜头配置适用于长工作距离

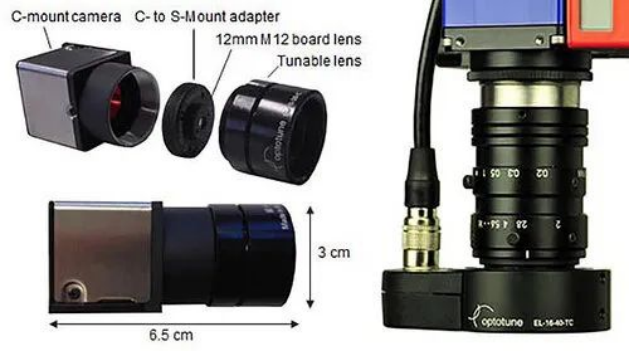

在聚焦为8-50 mm的视觉系统中，我们可在成像镜头前的滤镜螺纹上安装一组Optotune可调焦镜头。在这样的配置中其对焦范围可从100 mm (屈光度为10 dpt)至无穷远处 (屈光度为0 dpt)。在增加延伸环后对焦范围的下限仍可更靠近镜头。对于机身尺寸有限制的系统可配合M12板级镜头使用。其中Optotune可调焦镜头可直接安装在C-mount相机上，因此易适配于现存的系统中。

应用领域：包裹分拣、机器视觉

后镜头配置适用于短工作距离

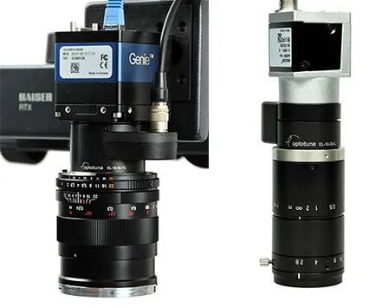

当Optotune可调焦镜头安装于C-mount成像镜头与相机之间时，调焦镜头的作用相当于一个延伸环。成像镜头与相机之间的距离越大，其工作距离就会越小。该配置要求定焦相机的焦距需为35 mm或以上时，尤其适用于宏观成像系统中。虽然这种后镜头相较于前镜头配置提供较少的光学杠杆 (较短的工作距离)，却可以提供更好的分辨率和焦平面的再现性。Optotune生产的EL-16-40-TC-VIS-5D-M42可安装于M42-count成像镜头后，最大成像圈为30 mm。

应用领域：电子检测、隐形眼镜检测等精密检测项目

远心设计

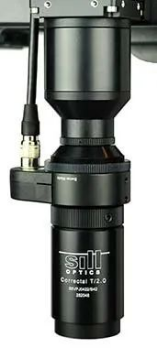

当可调焦镜头安装在孔径光阑处并集成到远心镜头的配置时，可以获得充裕的Z轴对焦范围，并最大限度地减少放大倍率变化或畸变产生的不良影响。举例而言，在整体范围内的放大率变化大约为5 %下，在1倍放大率下可获得20 mm，或是在2倍放大率下可获得10 mm的Z轴对焦范围。由于工作距离和放大率随着可调焦镜头的屈光率成线性变化，因此在经过两点校准后可以轻易地进行精确的细节检查。1" C-mount 相机EL-16-40-TC-VIS-5D-C1X 远心镜头*我们为合作伙伴提供多种产品型号。

应用领域：PCB检测、LCD显示屏检测、相机检测、手机镜头检测

高放大倍率

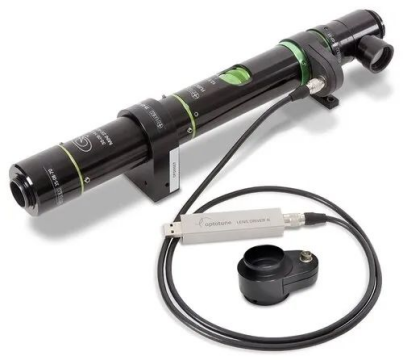

为了实现1-100倍的放大倍率，可调焦镜头最好至于鏡筒透鏡与物镜之间，目前已经有数种现成的产品可供选择，如Edmund Optics的Dynamic Focus VZM镜头，Qioptiq的Optem FUSION系统或Navitar的Zoom 6000系统。

应用领域：显微设备

寻求专家咨询

我们很乐意为您的应用与需求提供专业的光学配置建议。请让我们了解以下需求:

·期望的传感器尺寸与解析度

·物体视野中的X轴与Y轴的尺寸 (mm)

·工作距离或物体的高度 (mm)

·最大与最小的工作距离限制 (如果需要)

·F# (如果需要)
